Подробная информация о продукте:
Оплата и доставка Условия:
|
Тип замотки: | ИВЭ | Угол эффекта Холла: | 120 Дег. Электрический угол |
---|---|---|---|
Радиальная игра: | 0.02мм/460г | Осевой люфт: | 0.08мм/450г |
Максимальная радиальная сила: | 220Н @ 20мм от фланца | Максимальная осевая сила: | 60Н |
Класс изоляции: | б | Сопротивление изоляции: | 100МΩ минута 500ВДК |
Выделить: | Мотор ИВЭ безщеточный е,мотор 3000Рпм безщеточный е,Мотор 310 ВДК безщеточный е |

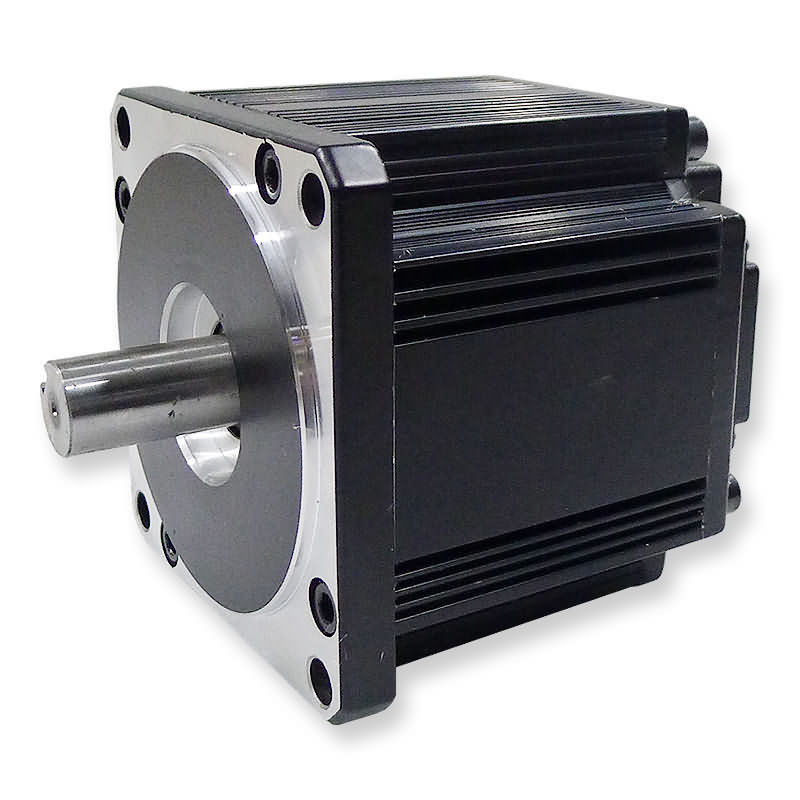

Мотор 310 ВДК безщеточный е
Общая спецификация
Тип замотки | ИВЭ |
Угол эффекта Холла | 120 Дег. Электрический угол |
Радиальная игра | 0.02мм/460г |
Осевой люфт | 0.08мм/450г |
Максимальная радиальная сила | 220Н @ 20мм от фланца |
Максимальная осевая сила | 60Н |
Класс изоляции | Б |
Диэлектрическая прочность | 500ВДК на одна минута |
Сопротивление изоляции | 100МΩ МИН., 500ВДК |
Эксплуатационные данные
Модель | Блоки |
110ЗВ3С 125Э30 |
110ЗВ3С 125Д30 |
110ЗВ3С 155Э30 |
110ЗВ3С 185Д20 |
110ЗВ3С 185Д24 |
110ЗВ3С 210Д20 |
110ЗВ3С 210Д24 |
Количество поляков | 8 | |||||||
Номер участка | 3 | |||||||
Расклассифицированное напряжение тока | ВДК | 310 | 170 | 310 | 170 | 170 | 170 | 170 |
Проектная скорость | РПМ | 3000 | 3000 | 3000 | 2000 | 2400 | 2000 | 2400 |
Непрерывный вращающий момент стойла | Н.м | 2,2 | 2,2 | 4,8 | 7,164 | 7,16 | 8,592 | 8,592 |
Расклассифицированный вращающий момент | Н.м | 2 | 2 | 4 | 6 | 6 | 7,16 | 7,16 |
Расклассифицированная сила | В | 625 | 625 | 1250 | 1250 | 1500 | 1500 | 1800 |
Пиковый вращающий момент | Н.м | 6 | 6 | 12 | 17,91 | 17,91 | 21,48 | 21,48 |
Пиковое течение | А | 8 | 14,5 | 14,7 | 31,5 | 37,5 | 37,5 | 45 |
Константа вращающего момента | Нм/А | 0,77 | 0,77 | 0,77 | 0,595 | 0,5 | 0,595 | 0,5 |
Заднее Э.М.Ф | В/КРПМ | 80,5 | 44,2 | 81,58 | 62,96 | 53,1 | 53,1 | 62,96 |
Инерция ротора | г.к㎡ | 1,9 | 1,9 | 3,3 | 5 | 5 | 5,9 | 5,9 |
Длина тела | мм | 125 | 125 | 155 | 185 | 185 | 210 | 210 |
Ряд напряжения тока | ВДК | 48~310 | ||||||
Ряд скорости | РПМ | 1000~3000 | ||||||
Вес | Кг | 4,8 | 4,8 | 5,2 | 5,5 | 5,5 | 6 | 6 |
Описание
Безщеточные моторы ДК широко использованы в таких разнообразных применениях как конторские машины, насосы, машины ткани и очень больше.
Варианты изготовления на заказ
Изготовленные на заказ детали вала & установки:
Все моторы можно поставить по запросу с одиночными или двойными законченными валами, более короткими и более длинными валами, так же, как много других изменений. Изготовленные на заказ фланцы и другие детали установки можно также рассматривать.
Кодировщики:
Все моторы можно поставить по запросу с разнообразие вариантами и разрешениями кодировщика.
Тормозы:
Все моторы можно поставить с электромагнитным стояночным тормозом, с или без отпуска руки.
Съемная кабельная проводка:
Все моторы можно поставить по запросу с изготовленной на заказ съемной кабельной проводкой и/или особенными подводящими проводами с или без соединителей
Применение:
Размеры в мм
