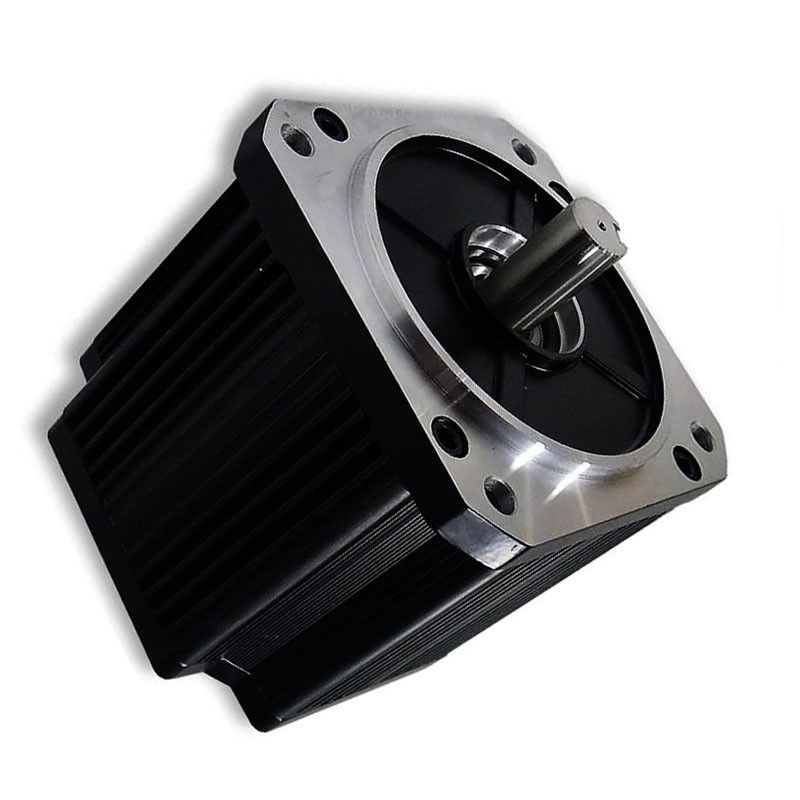

мотор 130мм безщеточный е
Общая спецификация
| Тип замотки |
ИВЭ |
| Угол эффекта Холла |
120 Дег. Электрический угол |
| Радиальная игра |
0.02мм/460г |
| Осевой люфт |
0.08мм/450г |
| Максимальная радиальная сила |
220Н @ 20мм от фланца |
| Максимальная осевая сила |
60Н |
| Класс изоляции |
Б |
| Диэлектрическая прочность |
500ВДК на одна минута |
| Сопротивление изоляции |
100МΩ МИН., 500ВДК |
Эксплуатационные данные
| Модель |
Блоки |
130ЗВ3С120К50 |
130ЗВ3С155Э30 |
| Количество поляков |
|
4 |
| Номер участка |
|
3 |
| Расклассифицированное напряжение тока |
ВДК |
48 |
310 |
| Проектная скорость |
РПМ |
5000 |
3000 |
| Непрерывный вращающий момент стойла |
Н.м |
2,8 |
5,5 |
| Расклассифицированный вращающий момент |
Н.м |
2,5 |
5 |
| Расклассифицированная сила |
В |
1308 |
1570 |
| Пиковый вращающий момент |
Н.м |
7,5 |
15 |
| Пиковое течение |
А |
109 |
20 |
| Константа вращающего момента |
Нм/А |
0,07 |
0,74 |
| Заднее Э.М.Ф |
В/КРПМ |
6,2 |
64,5 |
| Инерция ротора |
г.к㎡ |
2,4 |
4,8 |
| Длина тела |
мм |
120 |
155 |
| Ряд напряжения тока |
ВДК |
36~310 |
| Ряд скорости |
РПМ |
1000~5000 |
| Вес |
Кг |
5 |
5,5 |
Описание
Безщеточные моторы ДК широко использованы в таких разнообразных применениях как конторские машины, насосы, машины ткани и очень больше.
Варианты изготовления на заказ
Изготовленные на заказ детали вала & установки:
Все моторы можно поставить по запросу с одиночными или двойными законченными валами, более короткими и более длинными валами, так же, как много других изменений. Изготовленные на заказ фланцы и другие детали установки можно также рассматривать.
Кодировщики:
Все моторы можно поставить по запросу с разнообразие вариантами и разрешениями кодировщика.
Тормозы:
Все моторы можно поставить с электромагнитным стояночным тормозом, с или без отпуска руки.
Съемная кабельная проводка:
Все моторы можно поставить по запросу с изготовленной на заказ съемной кабельной проводкой и/или особенными подводящими проводами с или без соединителей
Применение:
- солнечный проект
- автомобиль
- сообщение
- струйный принтер
- насос
- медицинская воздуходувка
- безопасность
Размеры в мм
