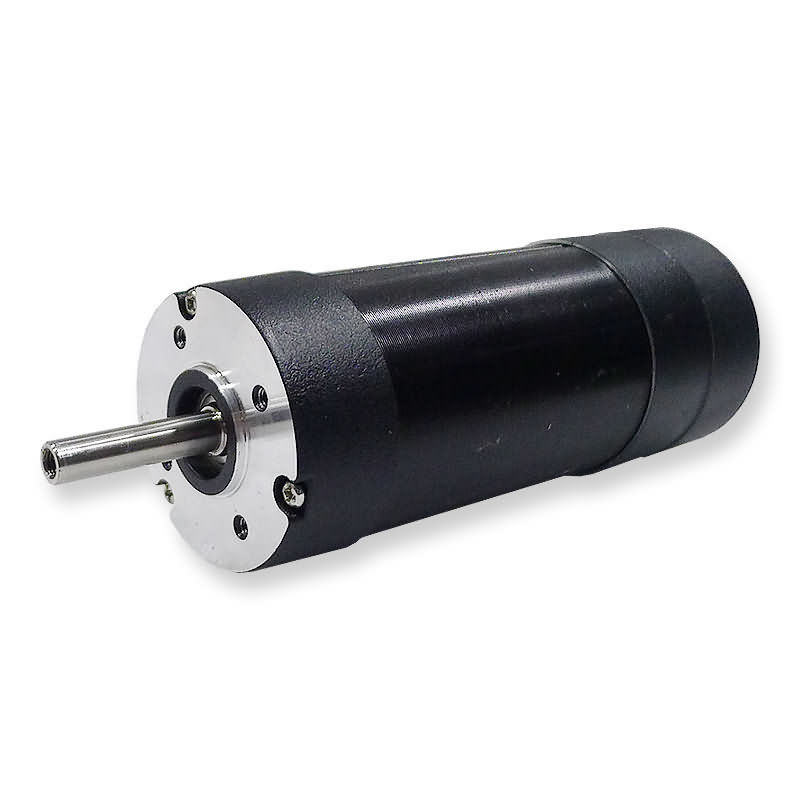

Радиальный перепад 0.025мм/460г игры обматывая безщеточный мотор е
Общая спецификация
|
Тип замотки
|
Перепад
|
|
Угол эффекта Холла
|
120 Дег. Электрический угол
|
|
Радиальная игра
|
0.025мм/460г
|
|
Осевой люфт
|
0.025мм/4000г
|
|
Максимальная радиальная сила
|
75Н @20мм от фланца
|
|
Максимальная осевая сила
|
15Н
|
|
Класс изоляции
|
Б
|
|
Диэлектрическая прочность
|
500ВДК на одна минута
|
|
Сопротивление изоляции
|
100МΩ МИН., 500ВДК
|
Эксплуатационные данные
| Модель |
Блоки |
42ЗВ3С41А20 |
42ЗВ3С41А40 |
42ЗВ3С41А80 |
42ЗВ3С61А20 |
| Количество поляков |
|
8 |
|
|
|
| Номер участка |
|
3 |
|
|
|
| Расклассифицированное напряжение тока |
ВДК |
24 |
|
|
|
| Проектная скорость |
РПМ |
2000 |
4000 |
8000 |
2000 |
| Непрерывный вращающий момент стойла |
Н.м |
0,072 |
0,072 |
0,072 |
0,144 |
| Расклассифицированный вращающий момент |
Н.м |
0,063 |
0,063 |
0,063 |
0,125 |
| Расклассифицированная сила |
В |
13 |
26 |
52 |
26 |
| Пиковый вращающий момент |
Н.м |
0,19 |
0,19 |
0,19 |
0,375 |
| Пиковое течение |
А |
2,7 |
5,4 |
10,8 |
5,3 |
| Константа вращающего момента |
Нм/А |
0,074 |
0,035 |
0,02 |
0,074 |
| Заднее Э.М.Ф |
В/КРПМ |
7,82 |
3,66 |
2,1 |
7,82 |
| Инерция ротора |
г.к㎡ |
24 |
24 |
24 |
48 |
| Длина тела |
мм |
41 |
41 |
41 |
61 |
| Ряд напряжения тока |
ВДК |
12~48 |
|
|
|
| Ряд скорости |
РПМ |
2000~8000 |
|
|
|
| Вес |
Кг |
0,3 |
0,3 |
0,3 |
0,45 |
| Модель |
Блоки |
42ЗВ3С61А40 |
42ЗВ3С61А80 |
42ЗВ3С81А20 |
42ЗВ3С81А40 |
| Количество поляков |
|
8 |
|
|
|
| Номер участка |
|
3 |
|
|
|
| Расклассифицированное напряжение тока |
ВДК |
24 |
|
|
|
| Проектная скорость |
РПМ |
4000 |
8000 |
2000 |
4000 |
| Непрерывный вращающий момент стойла |
Н.м |
0,144 |
0,144 |
0,225 |
0,225 |
| Расклассифицированный вращающий момент |
Н.м |
0,125 |
0,125 |
0,19 |
0,19 |
| Расклассифицированная сила |
В |
52 |
104 |
39,5 |
79 |
| Пиковый вращающий момент |
Н.м |
0,375 |
0,375 |
0,57 |
0,57 |
| Пиковое течение |
А |
10,6 |
21,2 |
7,25 |
14,5 |
| Константа вращающего момента |
Нм/А |
0,035 |
0,02 |
0,074 |
0,035 |
| Заднее Э.М.Ф |
В/КРПМ |
3,66 |
2,1 |
7,82 |
3,66 |
| Инерция ротора |
г.к㎡ |
48 |
48 |
72 |
72 |
| Длина тела |
мм |
61 |
61 |
81 |
81 |
| Ряд напряжения тока |
ВДК |
12~48 |
|
|
|
| Ряд скорости |
РПМ |
2000~8000 |
|
|
|
| Вес |
Кг |
0,45 |
0,45 |
0,6 |
0,6 |
| Модель |
Блоки |
42ЗВ3С81А80 |
42ЗВ3С101А20 |
42ЗВ3С101А40 |
42ЗВ3С101А60 |
| Количество поляков |
|
8 |
|
|
|
| Номер участка |
|
3 |
|
|
|
| Расклассифицированное напряжение тока |
ВДК |
24 |
|
|
|
| Проектная скорость |
РПМ |
8000 |
2000 |
4000 |
6000 |
| Непрерывный вращающий момент стойла |
Н.м |
0,225 |
0,3 |
0,3 |
0,3 |
| Расклассифицированный вращающий момент |
Н.м |
0,19 |
0,25 |
0,25 |
0,25 |
| Расклассифицированная сила |
В |
158 |
52,5 |
105 |
157,5 |
| Пиковый вращающий момент |
Н.м |
0,57 |
0,75 |
0,75 |
0,75 |
| Пиковое течение |
А |
29 |
10 |
20 |
30 |
| Константа вращающего момента |
Нм/А |
0,02 |
0,074 |
0,035 |
0,028 |
| Заднее Э.М.Ф |
В/КРПМ |
2,1 |
7,82 |
3,66 |
3 |
| Инерция ротора |
г.к㎡ |
72 |
96 |
96 |
96 |
| Длина тела |
мм |
81 |
101 |
101 |
101 |
| Ряд напряжения тока |
ВДК |
12~48 |
|
|
|
| Ряд скорости |
РПМ |
2000~8000 |
|
|
|
| Вес |
Кг |
0,6 |
0,8 |
0,8 |
0,8 |
Варианты изготовления на заказ
Изготовленные на заказ детали вала & установки:
Все моторы можно поставить по запросу с одиночными или двойными законченными валами, более короткими и более длинными валами, так же, как много других изменений. Изготовленные на заказ фланцы и другие детали установки можно также рассматривать.
Кодировщики:
Все моторы можно поставить по запросу с разнообразие вариантами и разрешениями кодировщика.
Тормозы:
Все моторы можно поставить с электромагнитным стояночным тормозом, с или без отпуска руки.
Съемная кабельная проводка:
Все моторы можно поставить по запросу с изготовленной на заказ съемной кабельной проводкой и/или особенными подводящими проводами с или без соединителей
