Подробная информация о продукте:
Оплата и доставка Условия:
|
Тип замотки: | ИВЭ | Угол эффекта Холла: | 120 Дег. Электрический угол |
---|---|---|---|
Радиальная игра: | 0.02мм @450г | Осевой люфт: | 0.08mm@450g |
Максимальная радиальная сила: | 15Н @ 10мм от фланца | Максимальная осевая сила: | 10Н |
Класс изоляции: | б | Сопротивление изоляции: | 100МΩ МИН., 500ВДК |
Выделить: | 22000РПМ электрический безщеточный мотор,мотор 10Н безщеточный е,36мм 3 фазирует безщеточный мотор ДК |

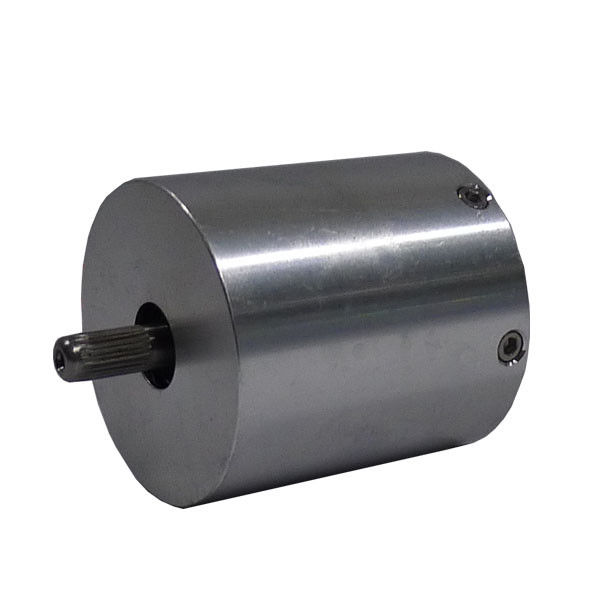

Длина 36мм 11,8 электрический двигатель ДК мН.м 0.1Кг безщеточный
Общая спецификация
Тип замотки |
ИВЭ |
Угол эффекта Холла |
120 Дег. Электрический угол |
Радиальная игра |
0.02мм @450г |
Осевой люфт |
0.08mm@450g |
Максимальная радиальная сила |
15Н @ 10мм от фланца |
Максимальная осевая сила |
10Н |
Класс изоляции |
Б |
Диэлектрическая прочность |
500ВДК на одна минута |
Сопротивление изоляции |
100МΩ МИН., 500ВДК |
Эксплуатационные данные
Модель |
Блоки |
33ЗВ3И36А150 |
33ЗВ3И36А200 |
33ЗВ3И3612200 |
Количество поляков |
|
4 |
||
Номер участка |
|
3 |
||
Расклассифицированное напряжение тока |
ВДК |
24 |
24 |
12 |
Проектная скорость |
РПМ |
15000 |
20000 |
20000 |
Непрерывный вращающий момент стойла |
мН.м |
14,16 |
14,16 |
14,16 |
Расклассифицированный вращающий момент |
мН.м |
11,8 |
11,8 |
11,8 |
Расклассифицированная сила |
В |
18,5 |
25 |
25 |
Пиковый вращающий момент |
Н.м |
35,4 |
35,4 |
35,4 |
Пиковое течение |
А |
3 |
4,05 |
8,1 |
Константа вращающего момента |
Нм/А |
11.8×10-3 |
9×10-3 |
4.5×10-3 |
Заднее Э.М.Ф |
В/КРПМ |
1,5 |
1,09 |
0,54 |
Инерция ротора |
г.к㎡ |
2,33 |
2,33 |
2,33 |
Длина тела |
мм |
36 |
||
Ряд напряжения тока |
ВДК |
12~24 |
||
Ряд скорости |
РПМ |
4000~22000 |
||
Вес |
Кг |
0,1 |
0,1 |
0,1 |
Описание
Безщеточные моторы ДК широко использованы в таких разнообразных применениях как конторские машины, насосы, машины ткани и очень больше.
Варианты изготовления на заказ
Изготовленные на заказ детали вала & установки:
Все моторы можно поставить по запросу с одиночными или двойными законченными валами, более короткими и более длинными валами, так же, как много других изменений. Изготовленные на заказ фланцы и другие детали установки можно также рассматривать.
Кодировщики:
Все моторы можно поставить по запросу с разнообразие вариантами и разрешениями кодировщика.
Тормозы:
Все моторы можно поставить с электромагнитным стояночным тормозом, с или без отпуска руки.
Съемная кабельная проводка:
Все моторы можно поставить по запросу с изготовленной на заказ съемной кабельной проводкой и/или особенными подводящими проводами с или без соединителей
