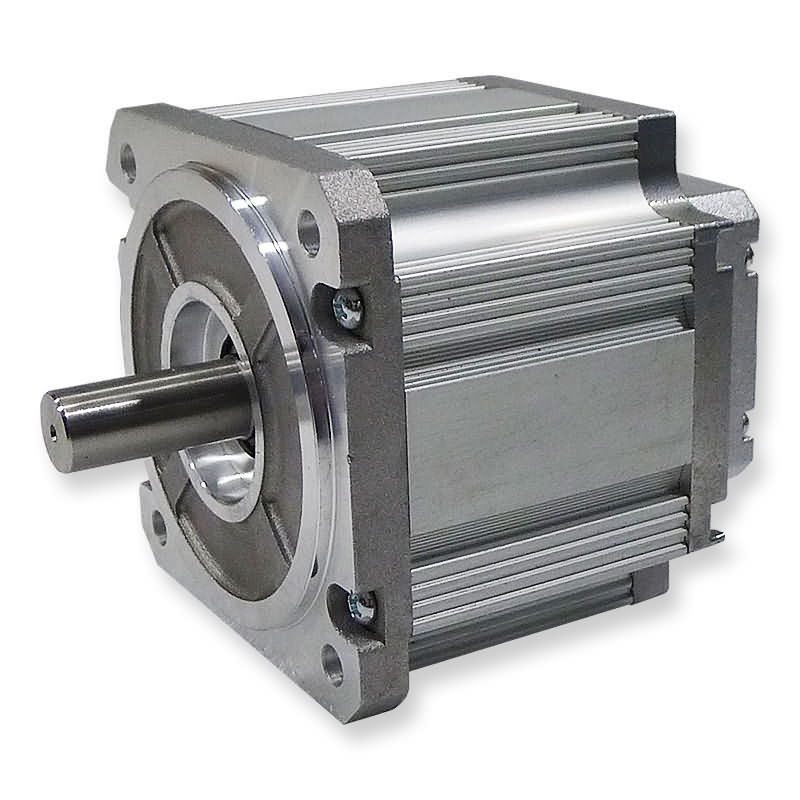

мотор силы 220Н безщеточный е 48ВДК 3000 РПМ максимальный радиальный
Общая спецификация
| Тип замотки |
ИВЭ |
| Угол эффекта Холла |
120 Дег. Электрический угол |
| Радиальная игра |
0.02мм/460г |
| Осевой люфт |
0.08мм/450г |
| Максимальная радиальная сила |
220Н @ 20мм от фланца |
| Максимальная осевая сила |
60Н |
| Класс изоляции |
Б |
| Диэлектрическая прочность |
500ВДК на одна минута |
| Сопротивление изоляции |
100МΩ МИН., 500ВДК |
Эксплуатационные данные
| Модель |
Блоки |
90ЗВ3С
681230
|
90ЗВ3С
75А30
|
90ЗВ3С
88К10
|
90ЗВ3С
88К30
|
90ЗВ3С
108К10
|
90ЗВ3С
108К30
|
90ЗВ3С
136Э10
|
90ЗВ3С
136Э30
|
| Количество поляков |
|
8 |
| Номер участка |
|
3 |
| Расклассифицированное напряжение тока |
ВДК |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| Проектная скорость |
РПМ |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| Непрерывный вращающий момент стойла |
Н.м |
0,6 |
0,8 |
1 |
1 |
1,9 |
1,9 |
3 |
3 |
| Расклассифицированный вращающий момент |
Н.м |
0,5 |
0,7 |
0,85 |
0,85 |
1,7 |
1,7 |
2,5 |
2,5 |
| Расклассифицированная сила |
В |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| Пиковый вращающий момент |
Н.м |
1,5 |
2,1 |
2,55 |
2,55 |
5,1 |
5,1 |
7,5 |
7,5 |
| Пиковое течение |
А |
50,4 |
70,5 |
7,9 |
21,4 |
16,9 |
42,8 |
4 |
9,7 |
| Константа вращающего момента |
Нм/А |
0,03 |
0,03 |
0,324 |
0,119 |
0,302 |
0,119 |
1,89 |
0,77 |
| Заднее Э.М.Ф |
В/КРПМ |
3,15 |
3,15 |
34,3 |
12,6 |
32 |
12,6 |
200 |
81,5 |
| Инерция ротора |
Кг.к㎡ |
0,6 |
0,8 |
1,2 |
1,2 |
1,8 |
1,8 |
2,65 |
2,65 |
| Длина тела |
мм |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| Ряд напряжения тока |
ВДК |
12~90 |
12~170 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
| Ряд скорости |
РПМ |
1000~3000 |
| Вес |
Кг |
1,4 |
1,7 |
2,1 |
2,1 |
2,6 |
2,6 |
4,1 |
4,1 |
Описание
Безщеточные моторы ДК широко использованы в таких разнообразных применениях как конторские машины, насосы, машины ткани и очень больше.
Применение:
- солнечный проект
- автомобиль
- сообщение
- струйный принтер
- насос
- медицинская воздуходувка
- безопасность
Варианты изготовления на заказ
Изготовленные на заказ детали вала & установки:
Все моторы можно поставить по запросу с одиночными или двойными законченными валами, более короткими и более длинными валами, так же, как много других изменений. Изготовленные на заказ фланцы и другие детали установки можно также рассматривать.
Кодировщики:
Все моторы можно поставить по запросу с разнообразие вариантами и разрешениями кодировщика.
Тормозы:
Все моторы можно поставить с электромагнитным стояночным тормозом, с или без отпуска руки.
Съемная кабельная проводка:
Все моторы можно поставить по запросу с изготовленной на заказ съемной кабельной проводкой и/или особенными подводящими проводами с или без соединителей
